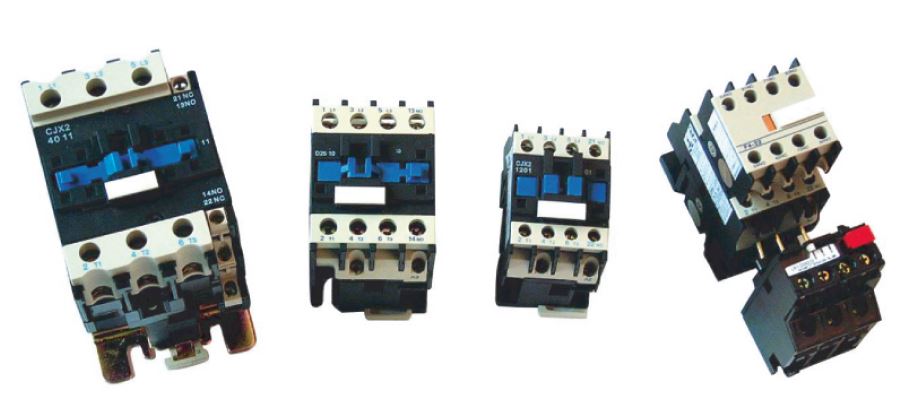

CJX2(LC1-d)系列交流接觸器
本產品適用于交流50H-60Hz，額定工作電壓至380V，額定工作電流至65A的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，也可在適當降低工作電流、控制容量及操作頻率情況下用于電動機的反接制動與反向運轉，點動。 本產品符合IEC60947-4-1國際標準,符合GB14048.1 、GB14048.4標準,輔助觸頭符合GB14048.5標準要求.
主要技術參數:
| 型號 | CJX2 -09 | CJX2 -12 | CJX2 -16 | CJX2 -25 | CJX2 -32 | CJX2 -40 | CJX2 -50 | CJX2 -65 | ||
| 額定絕緣電壓 | 690V | |||||||||
| AC-1(電阻負載電流) | 25 | 32 | 40 | 50 | 60 | 80 | ||||
| 額定工作電流(A)380V | AC-3 | 9 | 12 | 16 | 25 | 32 | 40 | 50 | 63 | |
| AC-4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | ||
| 鼠籠電機容量 AC-3 (kW) | 220V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| 660V | 5.5 | 7.5 | 9 | 15 | 18.5 | 30 | 33 | 37 | ||
| 接通最大電流(A) | 250 | 300 | 450 | 550 | 800 | 900 | 1000 | |||
| 短時耐受電流 | >140A/ 100ms | |||||||||
| 電壽命AC-3 | 100萬次 | |||||||||
| 機械壽命次數 | 1000萬次 | |||||||||
| 操作頻率 | 1200次/小時 | |||||||||
| 控制電壓 V | AC 24V 48V 110V 220V 380V 660V | |||||||||
| 動作電壓 | （85- 110 ）%Us | |||||||||
| 釋放電壓 | （75-20）% Us | |||||||||
四、結構特點:
l 本產品在通電、吸合、斷電釋放過程中，動作可靠，能耗低、壽命長，在同類產品中處領先水平。
l 本產品接線端子配有護置，可防止意外觸及帶電部件。
l 產品本體具有1NO、1NC或1NO+1NC輔助觸頭或安裝F4輔助觸頭組來擴大輔助觸頭數量。
l 本產品采用積木式組合結構，可以方便地安裝多種附件，以增加或擴大產品的功能。
l 安裝L1聯鎖機構，可以使兩臺接觸器組成機械聯鎖可逆接觸器，直接用于電動機的正反轉控制。
l 在本產品上方安裝延時頭（法國TE型號LA2/3-D）可組成延時接觸器。
l 在本產品左側安裝JRS1型熱繼電器組合成起動器。
l 本產品除用螺釘緊固外，更適于安裝在國際通用的35mm及75mm標準卡軌上。
CJX2系列交流接觸器適用于交流50Hz-60Hz，額定工作電壓至380V，額定工作電流至65A的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，也可在適當降低工作電流、控制容量及操作頻率情況下用于電動機的反接制動與反向運轉，點動
